工作原理
三維激光掃描儀的工作原理有兩種：脈沖式和相位式。這兩種方式是由于掃描儀所采用的激光測距原理的區別。
相位式測距原理是根據激光發射到接收間隔內相位的變化來計算所測距離。 相位式特點：1、掃描速度快；2、高點云密度；3、高精度；4、掃描距離短；
脈沖式測距原理是通過激光從發射到接收之間的脈沖個數來計算所測距離。 脈沖式特點：1、掃描距離遠；2、應用范圍廣；3、掃描速度慢；4、點云密度低；
由于三維激光掃描測量系統具有快速性、實時性、高密度、高精度等特點。 三維激光掃描儀在地質、礦業、隧道開挖、建筑、逆向工程、文物、測繪等多方面有實際應用，使用它對地下礦井采空區進行掃描，可以很快的獲得整個區域空間的位置及三維模型，為地質礦山工作提供大量高精度的數據。
大王山石礦洞掃描

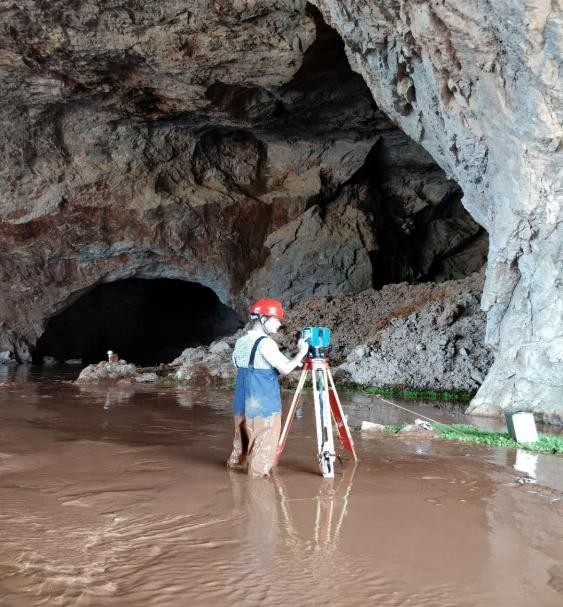

1、本次掃描現場情況特別復雜，礦洞里面有很深的黃泥，然而為了獲取準確的礦洞內部結構數據，我們的掃描人員不畏險阻，勇于向前，圓滿的完成了數據采集的任務。

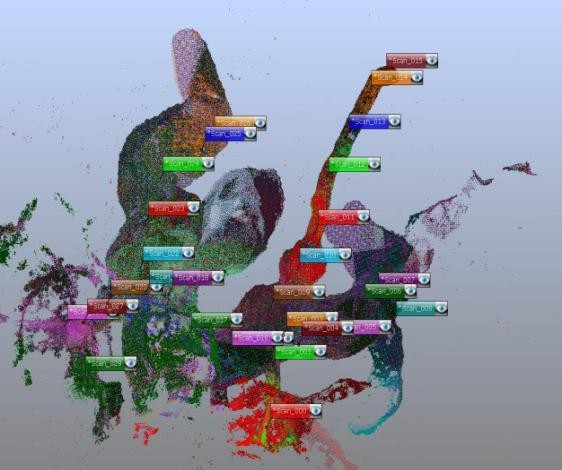

2、點云拼接與影像配準，將外業采集的點云數據進行處理，主要是多站掃描數 據的拼接，精確配準。然后輸出PTX格式的點云數據，用于建模和礦洞結構分析。
3、跟傳統的物探測量相比，三維掃描技術極大地提高了工作效率及精確度。傳 統手段不能快速、準確的反映出鋼結構的完整物理特性；三維激光掃描儀所獲得 的數據更加具體、生動、形象，真實的反映出現場情況和待測物的結構，三維激 光掃描儀的高速度掃描、高精度測繪、非接觸測量、安全性高、逼近原形等優點，使內外業所需時間至少減少50%，并且可以輕松的反應出三維狀況。為后續的設計、施工提供更專業、更方便、更高效的成果。

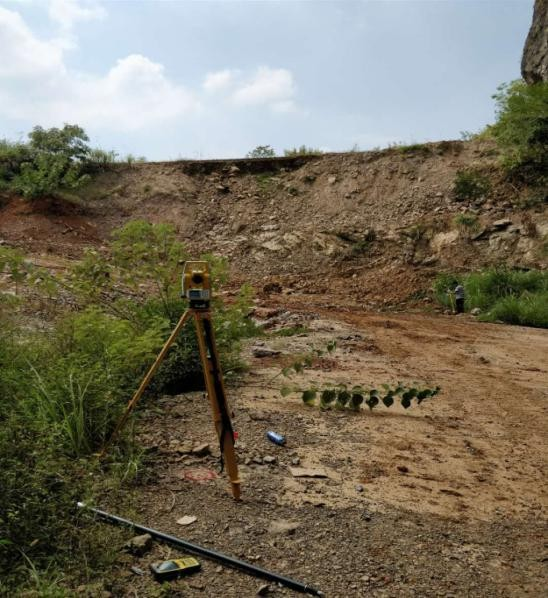

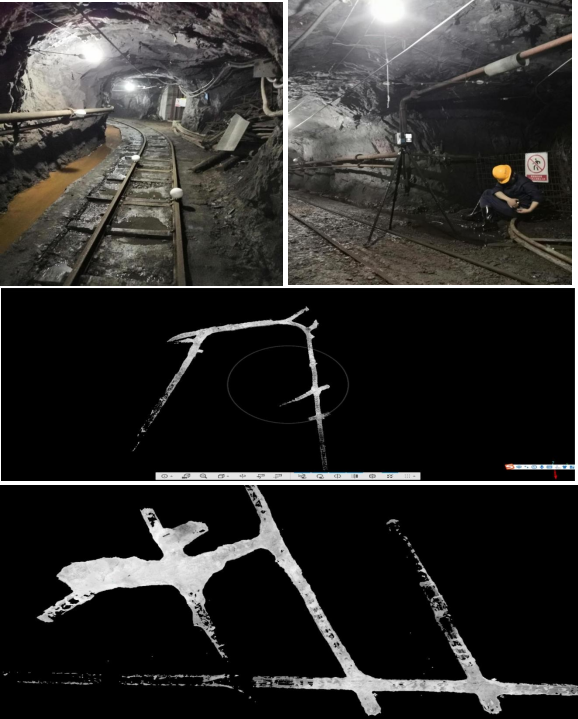

在礦區掃描一段巷道，掃描部分采空區。掃描時間 2 小時 40 分鐘。兩段區域共掃描19站。掃描外業操作比較輕松，人員只需要兩個參數設置一次后，就可以后續直接點擊 開始按鈕進行掃描作業。人員只需熟悉掃描場地，知道哪個點設置掃描站點，然后根據預設的點位進行按部就班的掃描做業就可以了。

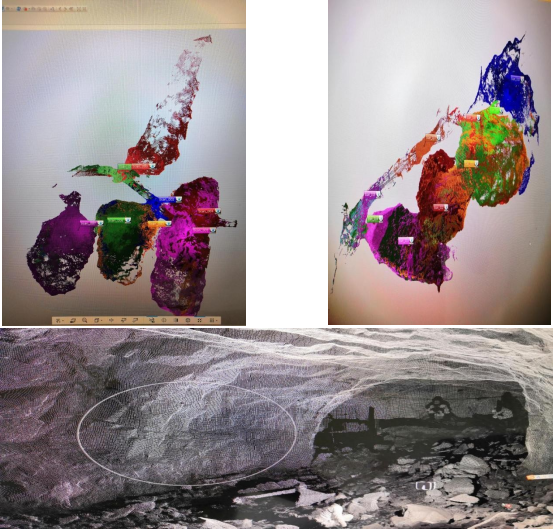

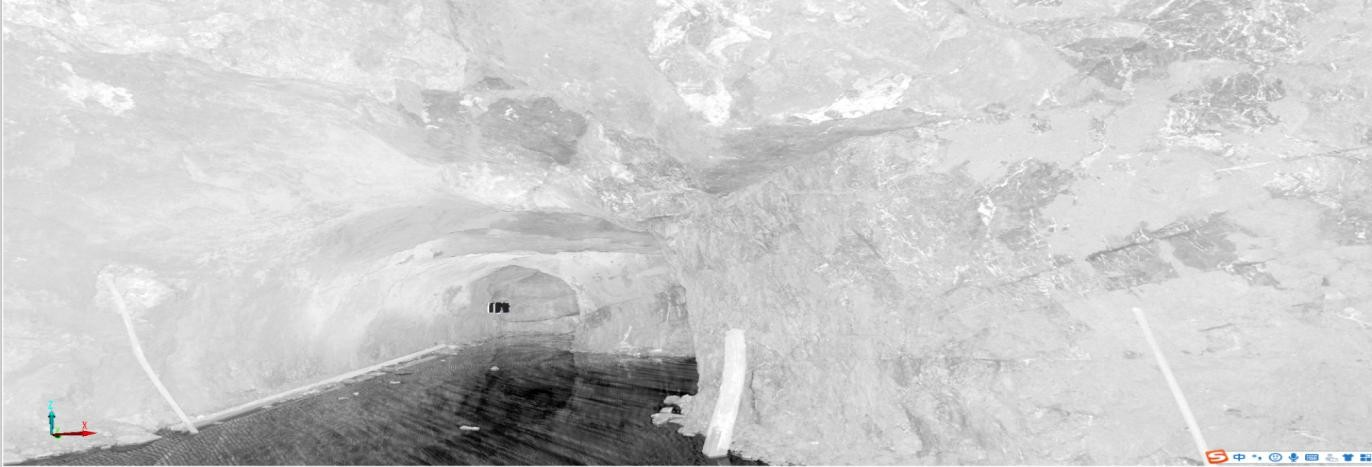

采空區掃描點云內部情況展示

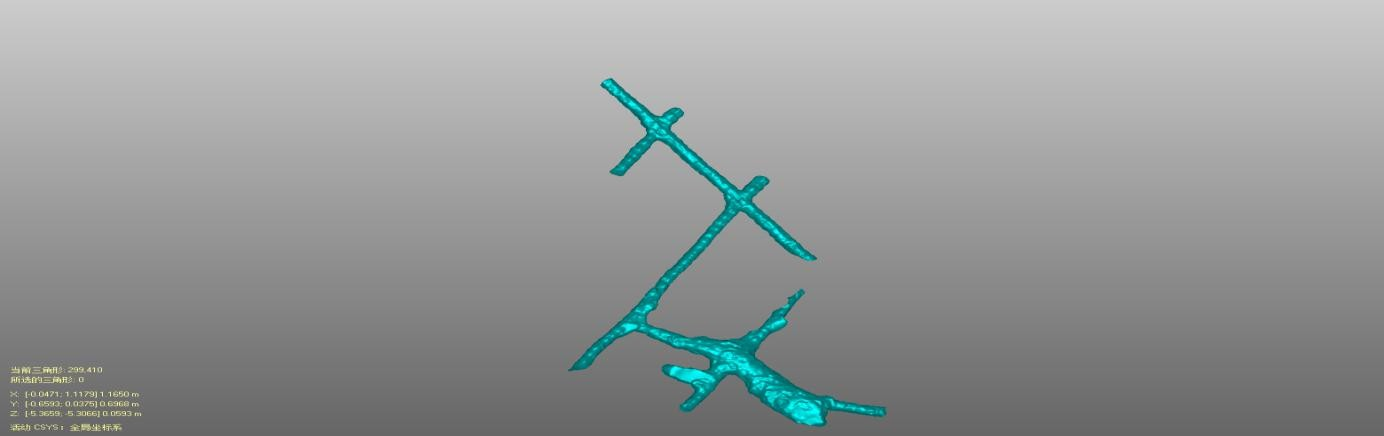

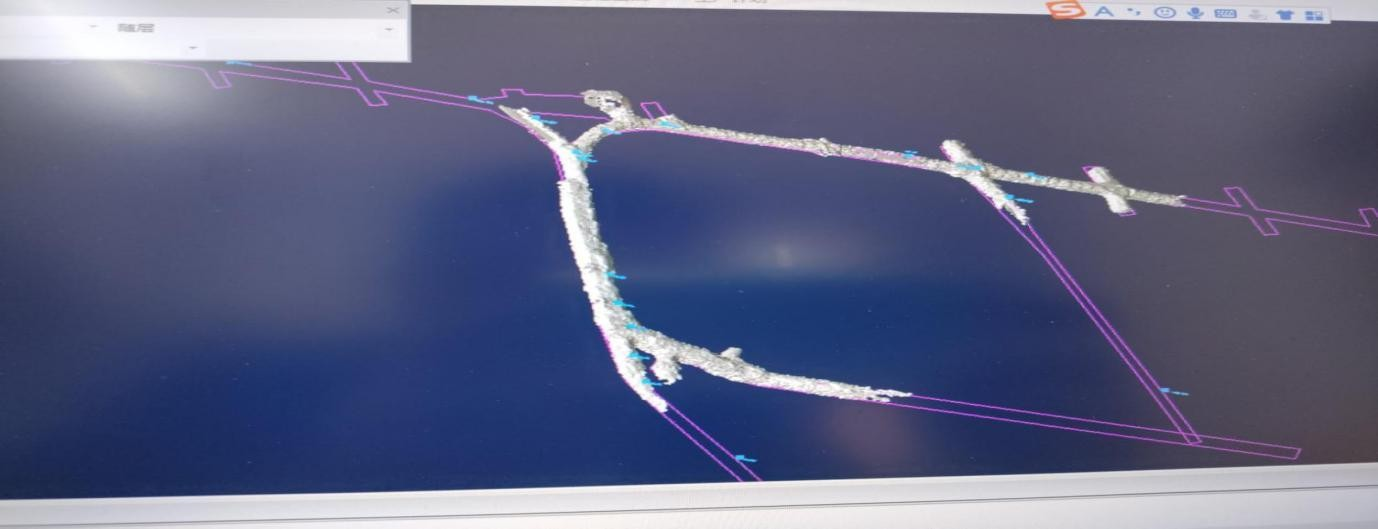

模型可以直接在數字礦山軟件中直接導入使用
