變形監測方案：

在監測中，監測網的布設可以有兩種：一種是將觀測站與待測區所在區域的已知控制點聯測，然后對待測區進行掃描；一種是建立獨立坐標系，然后再掃描。

控制點布設：

（1）控制點應設置在穩定地段（非變形區）。

（2）控制點間至少兩點能互相通視，可提高掃描儀后處理精度，便于拼接，處理等。

（3）控制點布設在待測區周圍，不要太遠，便于掃描后提取有用的點云信息。

掃描：

   整體采集：通過對布設的標靶或者公共點進行掃描，在三維激光掃描儀后處理軟件中進行測站拼接，通過此方法可以對被掃描的物體進行整體掃描；局部采集：在工作點上架設三維激光掃描儀，對特定的范圍進行三維掃描

做好控制網后，根據待測區確定測站數，測站位置，布設好用于拼接的靶球、靶紙。架設掃描儀進行掃描，盡可能詳細掃描到待測區。

注意事項：

（1）設備架設在安全區域。

（2）需要收集數據的區域要保證其數據質量，對于有樹木等遮擋的區域分多角度掃描獲取數據。

（3）注意站與站之間需要留出多個特征，利于數據拼接，保證精度。

掃描數據后處理：

數據采集完成，進行數據拼接后處理，生成點云三維模型，通過不同時段的掃描數據，提取出待測區的變形數據，處理步驟包括：點云數據的拼接，點云數據的去噪，坐標的轉化。

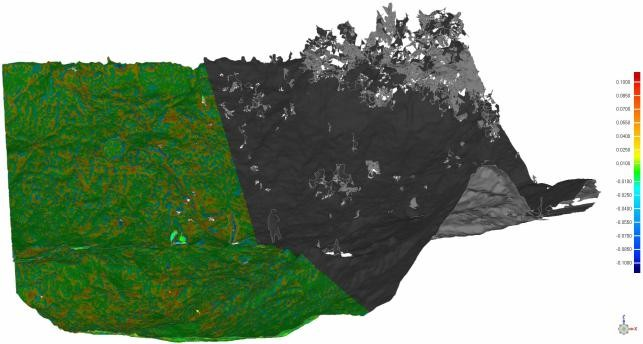

在軟件中，通過比較同一個掃描范圍的數據，變形區域可以通過不同的色彩直觀地顯示出來， 從宏觀方面進行變形分析．提取特征點和標靶中心的坐標值，通過分析坐標值的差別，分析出特征點的水平位移變化和豎向位移變化，從微觀方面進行變形分析

可提供待測區各個方向的正攝圖，任意剖面、截面，本地網頁版瀏覽文件，點云模型視頻漫游，點云對比的偏差色譜圖。
