項目背景：

某廠接到生產任務制作整體的橋梁各部件然后裝配施工，鋼構廠制作出鋼構件后需要用吊車和人工進行拼裝實驗，確保構件在出廠前能達到拼裝效果。出場后能在現場直接進行拼裝。

場內拼裝需要征用2臺吊車，和3名輔助拼裝人員，然后根據拼裝情況用直角尺等工具來進行測量，一天的時間僅能拼裝2片梁構件。

而三維激光掃描儀能在幾十分鐘內完成構件的掃描，然后通過軟件進行1:1模擬拼裝，省時省力，3個構件在2小時拼接完成，提交偏差成果。

1，現場掃描

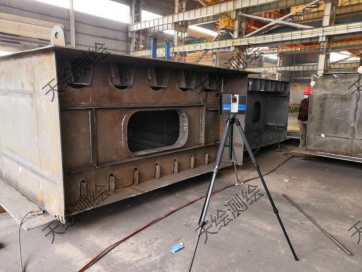

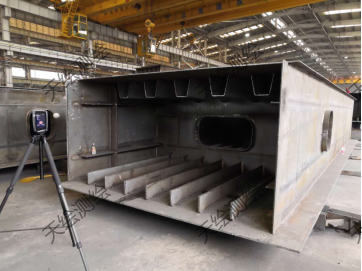

——在車間掃描箱型橋構件58,65,66號

外業掃描注意：

1，掃描到需要的數據（所見即所得）

2，測站和靶球安放的位置

3，注意站與站之間需要留出多個特征

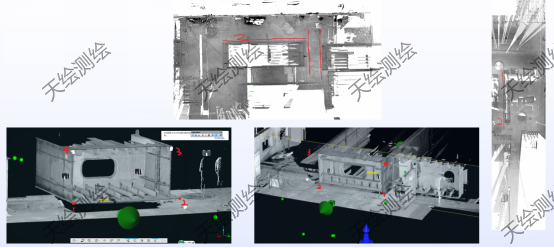

掃描數據導入FARO SCENE進行數據處理與拼接。利用FARO SCENE軟件對多視角點云進行配準，構建測區的三維點云模型。

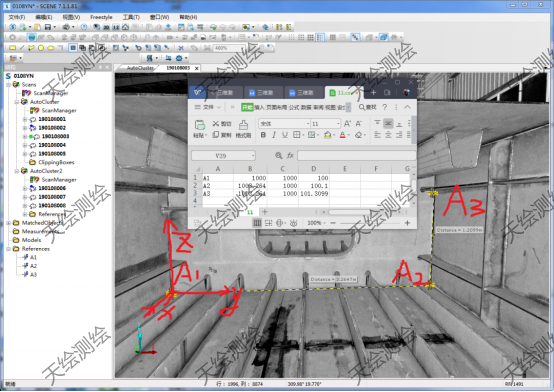

通過坐標轉換，實現構件在胎模上的坐標系統連接。在胎模上制作完成，使用全站儀設備在構件側面和有明顯轉角特征的位置獲取坐標，然后在點云模型上拾取坐標位置，進行軟件的坐標轉換。（因演示掃描的構件沒有提供坐標，現自建坐標系轉換測試。）

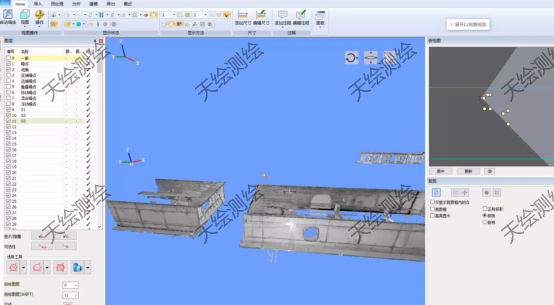

將掃描數據導入軟件進行預拼裝。（進行數據去噪，剔除無用數據，保留待檢測數據）

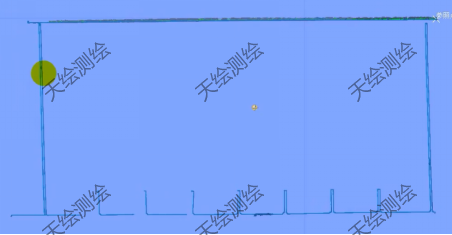

根據現場情況提取對接點特征。

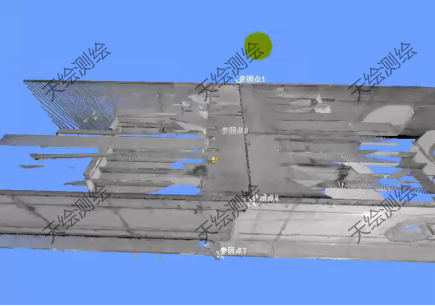

根據點特征對齊重合的方式，自動拼裝兩個構件，檢測重合。

每個構件不同的顏色顯示，檢測拼裝情況。

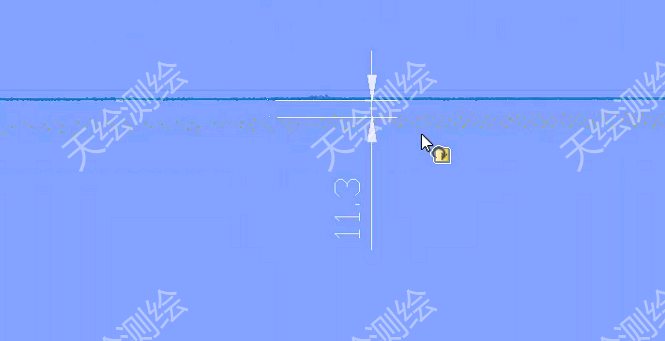

構件預拼裝效果，可以通過幾個特征點進行點云的拼裝結合，然后可分析結合部位碰撞（重合或者分離）的距離，分析之后可以進行構件在工廠內加工。通過實體點云數據的比較，可完成之前需要吊機重新將構件進行拼裝的過程，節省人工機械的作業，更精確，更實用。
