項目描述：

應業主邀請入場對異型鋼結構進行掃描測量獲取鋼拼接面關鍵點坐標。

由于業主單位發展需要提高作業的效率，縮減單個項目的時間周期，為滿足時間緊、任務重的項目需求，并且提高數據精度，降低人員的成本，提高效率，本項目使用德國進口的FARO掃描儀作業。

準備工作：

1、 掃描儀一臺（配套腳架一副）

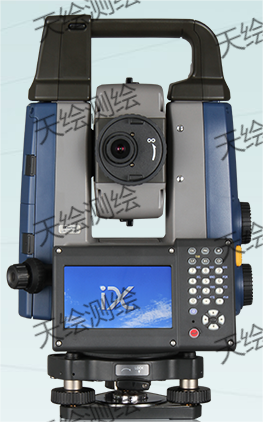

2、 0.5或者1秒全站儀一臺（配套腳架一副，用于給標靶紙和標靶球打點）

3、 球棱鏡3個或者標靶紙3張以上（絕對坐標賦予輔助工具）

4、已知高精度控制點2個以上，最高是覆蓋測區，沒有的就需要提前布設高精度的施工控制網（2點之間保持通視）

實施階段

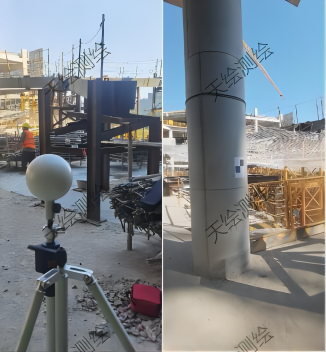

1、布設標靶球和標靶紙

要求：兩站之間布設3個球棱鏡，距離掃描儀15-20米以內；靶球布設要有高低落差，如果是3個，不能在同一條直線上；靶紙要盡量垂直掃描方向。

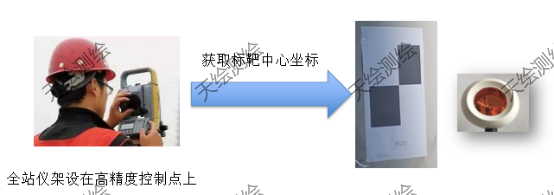

2、全站儀獲取標靶球和標靶紙坐標

要求：全站儀的坐標系必須是業主要求的施工坐標系，才能保證最終點云數據的坐標系是施工坐標系。

3、掃描儀架設掃描

一站掃描之前，要考慮好下站位置，在中間布設靶標，保證兩站都能較好的掃描到靶標，以便數據拼接。掃描完成后，回到室內將內存卡數據拷貝到電腦上。

要求：可以根據肉眼查看，掃描儀技術是所見即所得的復制技術，人肉眼能看到的都可以掃到，因此，多架設幾站保證一些死角能夠掃描到。

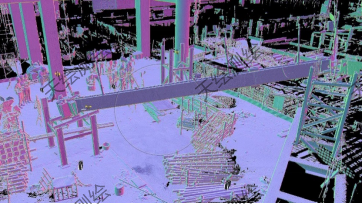

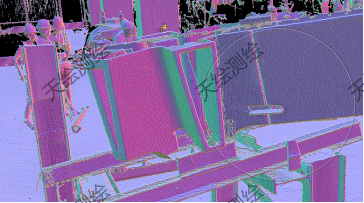

4、掃描數據內業處理

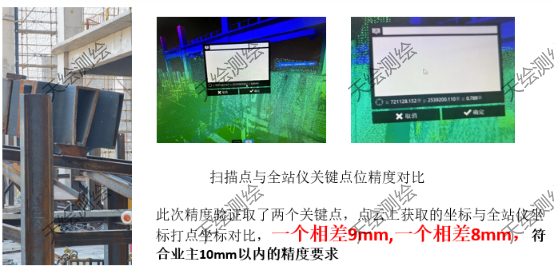

5、精度檢查

總結

對比傳統手段，三維激光掃描儀對鋼結構預制件點位采集的優勢有哪些？

第一，精度高，相位式掃描儀精度高，法如掃描儀作為高精度的代表，測距精度能達到1mm,25m范圍點位精度最高能達到3.5mm。

第二，掃描儀可以快速獲取無數個點，而全站儀只能對關鍵點位測量。測量任務重、工期緊張的情況下，掃描儀無疑是最優解。

第三，可視化分析，獲取的點云可以呈現出目標物的形狀、大小，搭配相關軟件進行可視化分析，并且可以輸出報告。

 法如在工程施工方向的其他應用

◇ 建筑砌體工程：墻面平整度，垂直度分析

◇ 隧道工程：隧道超欠挖分析，噴漿平整度分析、斷面測量、貫通測量等

◇公路工程：斷面測量、道路平整度分析、道路測量（高精度點云獲取，內業繪制線畫圖）、  邊坡監測（兩期點云數據對比，相對于全站儀采集關鍵點監測，優勢是掃描儀獲取大量高精度點云，監測范圍更廣，精細度更高，減少人力物力以及成本）等。

◇ 橋梁：橋梁監測（快速獲取大量高精度點云，可以與全站儀坐標或者設計模型進行對比。）
